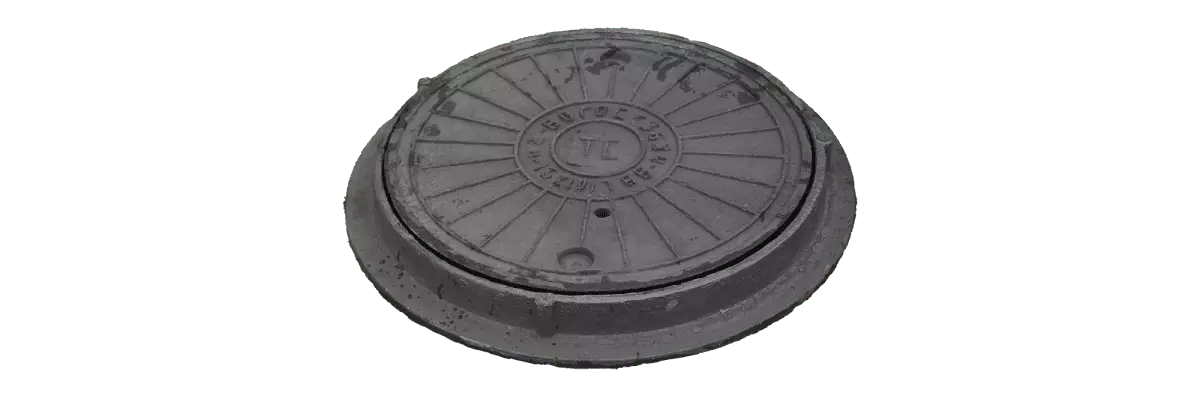

Люк чугунный канализационный С(В125)К.1-60
Люк чугунный канализационный средний С(В125) используется как элемент верхней части перекрытия колодцев или камер, расположенных под автомобильными стоянками легковых машин или в иных местах, где возможен наезд легкового автотранспорта. Предназначен для быстрого доступа в каналы и камеры с подземными инженерными коммуникациями при их эксплуатации, защиты от попадания посторонних предметов, ограничения доступа к коммуникациям, обеспечение возможности движения транспорта и пешеходов. Конструктивно состоит из двух обязательных частей: корпуса и крышки. При установке на площадки возможного движения автотранспорта должен соответствовать требованиям ГОСТ3634-2019.
Стандартное исполнение канализационного среднего люка
Стандартный люк под тип В125 или С (средний) по размерам и массе.
Исполнение - общее, согласно ГОСТ3634-2019, изделие без запорного устройства.
Крышка плоская, без ушек. Маркировка - "К".
Cостоит из двух элементов. Наибольшая масса элемента - 40кг.
Ручная погрузка-разгрузка требует 2-х человек.
Варианты, которые могут встречаться в проектной документации по применению чугунных люков тип С
Подбор люка для различных систем - "ТС" "В" "Д" "ГТС" "ГКС"
Люк с запорным устройством (цифра "2" в условном обозначении люка).
В связи с тем, что данный тип люков часто используется
на площадках с тротуарной плиткой, предполагается установка люков
с квадратным корпусом (цифра"8" в условном обозначении)
или дополнительное оснащение чугунным обрамлением,
имеющим квадратную внешнюю форму.
Технические характеристики люка С(В125)К.1-60
| наименование | един. изм. | значение |
|---|---|---|
| общая масса комплекта: | кг. | 76 |
| масса корпуса : | кг. | 35 |
| масса крышки : | кг. | 41 |
| диаметр корпуса: | мм. | 770 |
| высота корпуса: | мм. | 70 |
| диаметр крышки: | мм. | 626 |
| глубина посадки крышки в корпусе : | мм. | 40 |
| материал: | мм. | СЧ-20 ГОСТ1412-85 |
| номинальная нагрузка: | Кн | 15 |
| номинальная нагрузка: | тс | 1,5 |
| исполнение : | 1-общего назначения |
Гарантийный срок эксплуатации чугунного среднего люка
Гарантийный срок эксплуатации -3 года со дня ввода изделия в эксплуатацию, но не более 5 лет с момента отгрузки предприятием -изготовителем.
