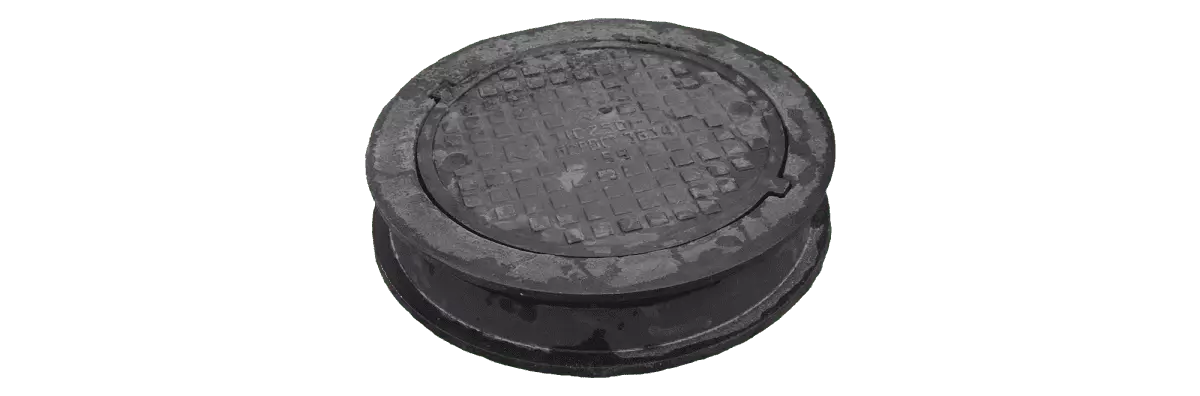

Люк чугунный "плавающего" типа Т(С250)К.1-60
Люк чугунный "плавающего" типа Т(С250) используется как элемент верхней части перекрытия колодцев или камер, расположенных под автомобильными дорогами или в иных местах, где возможен наезд грузового транспорта. Предназначен для быстрого доступа в каналы и камеры с подземными инженерными коммуникациями при их эксплуатации, защиты от попадания посторонних предметов, ограничения доступа к коммуникациям, обеспечение возможности движения транспорта и пешеходов. Конструктивно состоит из трёх обязательных частей: корпуса, крышки и опорного чугунного кольца. Особенность соединения опорного кольца и корпуса люка выполняет "плавающий эффект" данной конструкции и позволяет перенести большую часть нагрузки на утрамбованное асфальтовое покрытие под верхней полкой корпуса люка. При установке на автомобильные дороги должен соответствовать требованиям ГОСТ3634-2019.
Стандартное исполнение канализационного "плавающего" люка
Стандартный люк под тип "плавающий" по размерам и массе.
В линейке для обычного дорожного строительства имеет максимальный вес и стоимость.
Полноценно заменит стандартный тяжелый люк,не выдержавший дорожной нагрузки.
Исполнение - общее, изделие без запорного устройства.
Крышка плоская, с 2-мя ушками. Маркировка -"К"
Cостоит из трёх элементов. Наибольшая масса элемента - 85кг.
Требует механизированной погрузки-разгрузки.
Варианты, которые могут встречаться в проектной документации по применению "плавающих" люков тип Т
Люки данного типоразмера меньшей или большей массы (по условиям конкретного места
установки - влияет на стоимость изделия)
Подбор люка для различных систем - "ТС" "В" "Д" "ГТС" "ГКС"
Люк с запорным устройством (цифра "2" в условном обозначении люка)
Подбор высоты опорного кольца.
Технические характеристики самонивелирующего (плавающего) люка
| наименование | един. изм. | значение |
|---|---|---|
| общая масса комплекта: | кг. | 191 |
| масса корпуса : | кг. | 85 |
| масса крышки : | кг. | 56 |
| диаметр корпуса: | мм. | 825 |
| высота корпуса: | мм. | 180 |
| диаметр крышки: | мм. | 646 |
| глубина посадки крышки в корпусе : | мм. | 40 |
| масса опорного кольца: | кг. | 50 |
| высота опорного кольца: | мм. | 100 |
| материал: | мм. | СЧ-20 ГОСТ1412-85 |
| номинальная нагрузка: | Кн | 250 |
| номинальная нагрузка: | тс | 25 |
Гарантийный срок эксплуатации трёхэлементного плавающего люка
Гарантийный срок эксплуатации -3 года со дня ввода изделия в эксплуатацию, но не более 5 лет с момента отгрузки предприятием -изготовителем.
